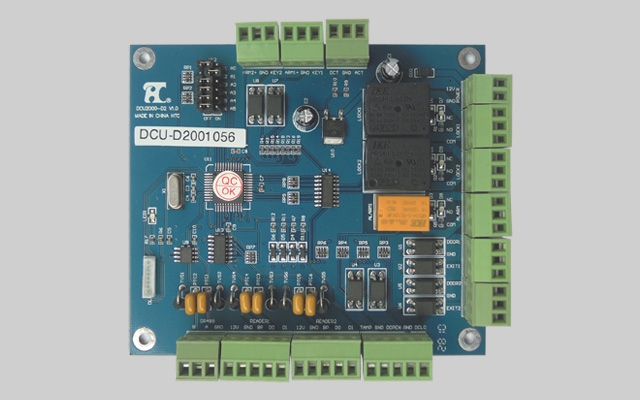

      D2门模块作为门禁控制系统的扩展模块，通过RS485连接门禁控制器向控制器传送信息，并接收控制器的动作指令，一个模块可连接控制两道门。
序号 项目 技术参数和功能
1 通讯连接 RS485
2 读卡接口 2个读卡器接口，连接Wiegand26 格式读卡器或指纹仪
3 DC检测 1个DC检测接口，连接电源板“DC检测”，电池电压低于11.3V时提示
4 AC检测 1个AC检测接口，连接电源板“AC检测”，AC断电和恢复时提示
5 防拆控制 一个防拆开关接口，连接常闭开关，启用时，开关开路报警。系统复位重启两分钟后生效，报警时刷撤警卡撤警。
6 门锁输出 2个门锁输出接口，连接控制常开/常闭门锁
7 蜂鸣器 1个蜂鸣器，响提示音
8 受控指示 2个受控指示接口，连接受控指示灯，门处于受控状态时指示灯亮
9 双开按钮 1个双开按钮，连接常开开关，紧急情况时按下打开本模块所连接的两道门
10 双关按钮 1个双关按钮连接常开开关，紧急情况时按下关闭本模块所连接的两道门。开关闭合时门不能打开，开门按钮及刷卡都不动作，开关开路，状态恢复
11 出门按钮 2个出门按钮接口，连接出门按钮，闭合时开门
12 门磁接口 2个门磁开关接口，连接门磁开关，检测门状态
13 密码键盘 2个密码键盘接口，输入正确密码，开关闭合，门受控，受控指示灯亮。
14 受控指示 2个受控指示灯接口
15 报警输出 1路常开/常闭报警输出接口
16 地址跳线 1个地址跳线，设置门模块地址
17 尺寸 102×97mm
18 电源 DC12V
19 工作环境 工作温度：0℃～50℃，相对湿度：5～90%
