      HT-IMIS网络视频复核报警主机，是一款集开关量报警输入输出，模拟视频处理，电话网络传输、TCP/IP网络传输、2G/3G/4G无线传输于一体的多功能视频网络报警主机。支持30秒延时预览、视频复核、视频报警等功能。主要应用于中心监控，并可配合软件系统与视频等平台对接以实现整个报警及监控设备的整合。
      视频复核报警主机具有视频信号和音频信号的硬件同步压缩功能，采用先进的视频压缩技术，支持双码流，压缩码流通过网络进行传输，实时视频和声音预览，支持双向语音对讲、多种语言支持等功能。
产品有三种形式： HT-IMIS网络视频复核报警主机为基本型壁挂式结构；HT-IMIS-D网络视频复核报警主机为壁挂式带液晶触摸屏结构；HT-IMIS-P网络智能监控报警综合管理服务器为1U机架式结构。三种产品主板、功能、性能完全一致，用户可根据产品用途、安装位置选择使用。

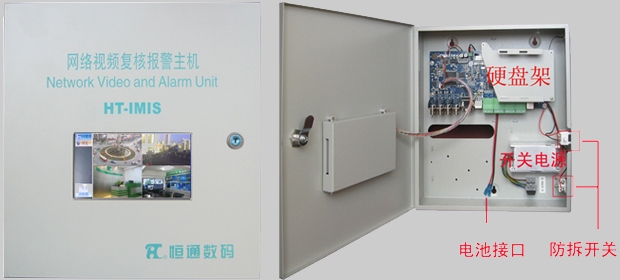

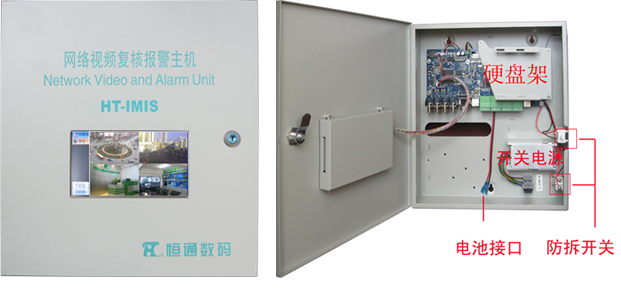

HT-IMIS-D网络视频复核报警主机产品结构

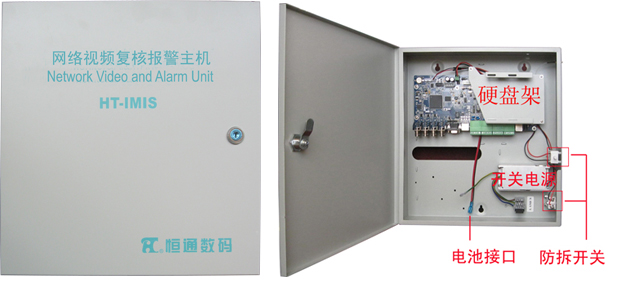

 HT-IMIS网络视频复核报警主机产品结构

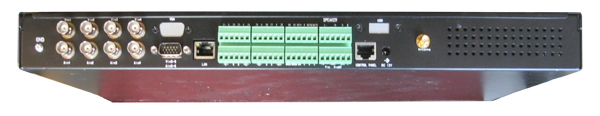

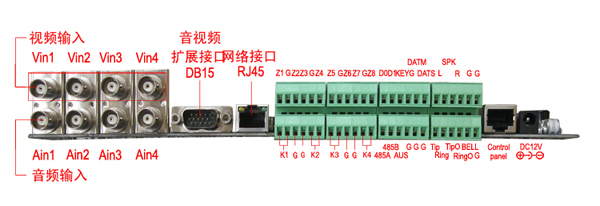

 后板接口
●视频输入：Vin1～Vin4为4路视频接口。
●音频接口：Ain1～Ain4为4路音频接口。
●扩展接口：DB15接口为音视频扩展接口，当视频报警主机为8路音视频输出时，此接口为后4路的音视频输入接口(尾线扩展)。
●网络接口：RJ45(10/100M)接网络接口连接网络。
●防区输入接口：Z1 / G / Z2 / Z3 / G / Z4为报警防区1-4输入，Z5 / G / Z6 / Z7 / G / Z8为报警防区5-8输入。
●报警输出接口：K1、K2、K3、K4为4组报警输出接口，G备用。
●读卡器接口：D0、D1为读卡器接口，接入韦根26 ID读卡器，用于刷卡布撤防。
●键盘接口：KEY+ / G / DATM /为键盘接口，KEY+ / G 为正负电源，DATM /数据传输，DATS备用。
●RS485接口：M485A / M485B为RS485接口。
●AUX /G为电源输出，可为探测器提供电源。
●扬声器输出：SPK  L / R 提供2组8Ω9W外接扬声器输出。
●电话外线接口：Tip/Ring 接电话外线。
●电话机接口：TipOUT/RingOUT接电话机。
●警号接口：BELL/G为警号接出口，报警时提供DC12V电压驱动警号。
●控制面板：连接网络对讲控制面板，进行免提呼叫、对讲。
●DC212V：安装1U机箱时接入DC12V电源。
●支持本地4路视频输入，支持双码流，通过选配扩展可增加至8路输入；
●支持4路音频输入，通过选配扩展可增加至8路输入，2路立体声8Ω9W扬声器输出，1路语音对讲(通过选配扩展可支持可视对讲)；
●支持数字通道IPCamera以ONVIF、RTSP方式接入（选配）
●支持8路开关量报警输入；
●支持4路开关量报警输出；
●支持1路受控警号（DC12V）输出；
●支持30s延时预览功能（选配）；
●支持防区报警联动实时预览视频复核功能；
●支持视频移动侦测、视频丢失等智能分析功能，实现视频报警功能；
●支持防区报警联动输出；
●支持报警键盘配置预览权限功能；
●支持4CIF/2CIF/CIF/QCIF等分辨率,帧率和码流可根据客户需求配置；
●通过选配扩展可支持2TB硬盘接入，支持本地录像保存；
●支持防拆报警、防盗报警（选配）；
●支持Contact ID protocol，支持话机复用；
●支持本地1个安装员用户，1个主用户，15个操作用户；
●支持远程32个管理员用户；
●支持4个独立中心，可灵活配置报警数据上传策略、冗余备份策略；
●5种报警数据传输方式：每个接警中心可配置以太网有线传输、3G/4G无线模块数据网络传输（选配），固话DTMF传输、无线DTMF传输（选配）及短信传输；
●音视频数据支持有线网络传输、3G/4G无线模块数据网络传输（选配）；
●支持250条CID报告缓存；
●支持2000条报警事件记录，500条操作事件和管理操作记录，事件带日期功能；
●支持远程搜索事件；
●支持8个LED报警键盘；
●支持1路RS485接口；
●支持外置辅助电源--标准蓄电池，自动充电控制，电压实时监测，掉电保护；
●支持AC 220V主电源接口，主/辅电源可自动切换；
●支持1路12V/1A辅电输出；
●支持AC220V供电和蓄电池供电充电；
●支持1路12V/1A辅电输出；
序号 项目 主要技术参数
1 报警输入 8路，开关量
2 报警输出 4路，1A 24VDC
3 对外供电（辅电） DC12V/1A
4 对外供电（受控）/警号 DC12V，750mA
5 电话线 1路电话线输入，1路电话机接口
6 防拆开关 1个
7 视频输入路数 4路，通过选配扩展可扩展至8路
8 视频输入接口 BNC（电平：1.0Vp-p，阻抗：75Ω），支持PAL、NTSC制
9 视频压缩标准 H.264
10 实时监视图像分辨率 PAL：704*576；NTSC：704*480
11 视频帧率 PAL：1--25帧/秒，NTSC：1--30帧/秒；可降帧率设置；最小为1帧/秒
12 码流类型 视频流/复合流
13 压缩输出码率 压缩输出码率32k-2M，可自定义，最大2M
14 音频输入路数 4路，通过选配扩展可可扩展至8路
15 音频输入接口 BNC（线性电平，阻抗：1kΩ）
16 音频输出 2路，8Ω9瓦扬声器输出
17 音频压缩标准 G711-Ulaw、G711-Alaw
18 音频压缩码率 64Kbps
19 语音对讲输入 1路，RJ45
20 (选配) 2G/3G/4G接口 1个，可支持视频数据和报告上传
21 无线标准 支持EVDO
支持WCDMA
支持TD-SCDMA
支持LTE-TDD/LTE-FDD
22 网口 1个RJ45 10M/100M自适应以太网口
23 RS485 1，RS485接口
24 键盘接口 1个(接报警键盘)，最大支持8个报警键盘
25 (选配) 硬盘SATA接口 1个，支持1个SATA硬盘，支持每个硬盘容量达2000GB
26 蓄电池接入口 提供1组+-接口，供外置蓄电池接入
27 电源输入 220VAC，50Hz
28 功耗 （不含硬盘）20W
29 工作温度 -10℃--＋55℃
30 工作湿度 10％--90％
31 机箱 HT-IMIS,HT-IMIS-D：2.5U壁挂式机箱
HT-IMIS-P：1U机箱
32 尺寸 HT-IMIS,HT-IMIS-D：370mm×346mm×92mm
HT-IMIS-P：428×250×45mm
33 重量 ≤12Kg(不含硬盘和蓄电池)
