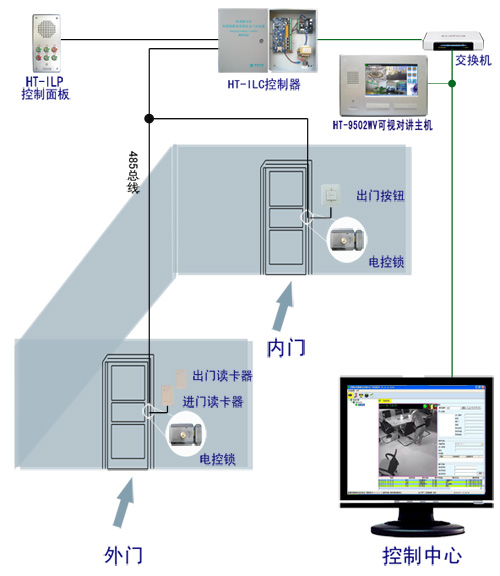

HT-ILC联网型防尾随联动互锁安全门控制系统由前端设备、中心管理服务器和控制客户端软件组成。前端设备由HT-ILP控制面板通过HT-ILC控制器对两道门进行控制,两道门除了能够自动互锁外,控制面板还能控制内门开启、外门开启、两道门同时开启、两道门同时关闭不能打开、控制系统复位。HT-9502WV壁挂式可对讲主机通过网络连接控制器,控制安全门内门开启、外门开启、两道门同时开启、两道门同时关闭不能打开、控制系统复位,进行呼叫、对讲、显示视频。
HT-ILC控制器通过网络连接中心管理服务器,控制客户端软件通过中心管理服务器对前端设备进行控制、接收前端设备的信息,对设备动作进行监控。控制客户端软件可与中心管理服务器同机运行,也可分别安装运行。

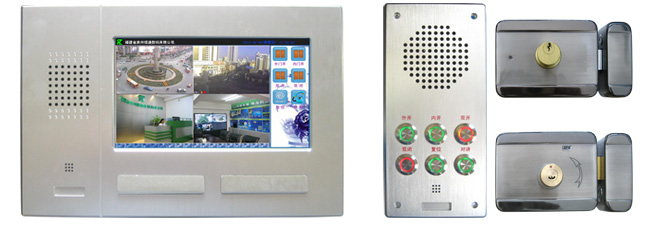

HT-9502WV壁挂式可对讲主机 HT-ILP面板 HT-LS04智能锁
产品名称 | 产品型号 | 说明 |

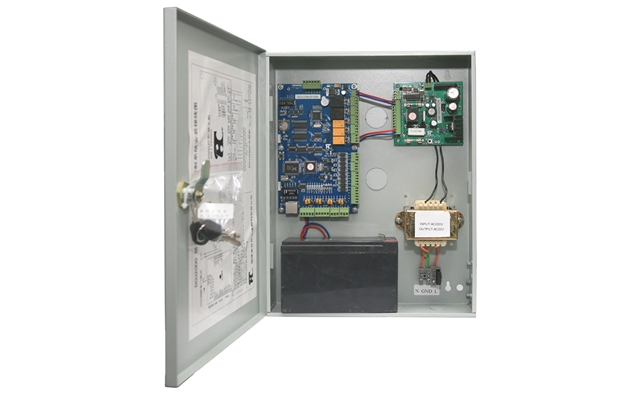

联网型防尾随联动互锁安全门控器 | HT-ILC | 连接门锁、控制面板并连接控制中心 |
控制面板 | HT-ILP | RJ45接口连接控制器,对门锁进行控制 |
门锁 | HT-SL04 | 连接读卡器、出门按钮,485接口连接控制器 |
壁挂式可对讲主机 | HT-9502WV | 网络连接7英寸触摸屏控制 |
读卡器 | HT-WG/3B | 韦根26格式,非接触ID卡读取数据 |
●两道门防尾随联动互锁,一道门打开关闭后才能打开另一道门
●门锁Wiegand26 格式读卡器或指纹仪接口
●门锁出门按钮接口
●控制面板内门开启按钮,单独控制内门开启
●控制面板外门开启按钮,单独控制外门开启
●控制面板双开按钮,紧急情况控制双门开启,形成通道
●控制面板双闭按钮,特殊情况同时闭锁两道门直至复位
●控制面板复位按钮,紧急闭锁时复位
●控制面板网络对讲呼叫按钮,通过网络呼叫监控中心免提对讲,接收中心监听、广播
●控制面板RJ45接口连接控制器控制、对讲、语音通讯
●门锁状态指示灯,指示门锁工作状态
●门锁485总线连接控制器,地址跳线识别内、外门
●门锁电控、钥匙开启、闭锁
●门锁自动上锁、止锁功能
●锁舌防撬、到位检测、故障报警
●通过局域网对辖属营业网点、机构防尾随联动互锁安全门实时状态数据的访问、传输、查询
●实时采集和准确记录互控系统发出的所有开、闭门信号及时间,包括在通电情况下采用机械钥匙、按钮开启门的开启闭合记录。
序号 | 项目 | 主要技术参数 | |
1 | 说明书版本 | HT-ILC V1.2 | |
2 | 锁控版本 | HT-SL01:HT-SLCU-S V1.1,HT-SL02 :HT-SLCU-S2 V1.0 | |
3 | 控制器主板版本 | HT-ATMSCU V1.01 | |
4 | HT-ILP控制板版本 | HT-ILP:HT-ILP V1.0,HT-9502WV:HT-9502WV 1.0 | |
5 | 接口 | 门锁 | 1个开门按钮接口 |
6 | 1个485通讯接口,连接控制器 | ||
7 | 1个Wiegand26读卡器接口 | ||
8 | 1个DC12V电源接口 | ||
9 | 1个门磁输入接口 | ||
10 | 1个锁状态灯接口(出厂连接) | ||
11 | 1个电机控制接口(出厂连接) | ||
12 | 1个栓门磁铁接口(出厂连接) | ||
13 | 控制器 | 1个DC12V电源接口 | |
14 | 1个485通讯接口,连接门锁 | ||
15 | 1个RJ45接口连接HT-ILP控制面板 | ||
16 | 1个RJ45接口连接网络 | ||
17 | 控制面板 | 1个RJ45接口连接控制器 | |
18 | HT-9502WV | 1个RJ45网络接口 | |
19 | 1个DC12V电源接口 | ||
20 | 控制按钮 | 1个外开按钮,单独控制开启外门 | |
21 | 1个内开按钮,单独控制开启内门 | ||
22 | 1个双开按钮,紧急情况按下,控制双门开启,形成通道 | ||
23 | 1个双闭按钮,特殊情况按下,同时闭锁两道门直至复位。 | ||
24 | 1个复位按钮,复位紧急闭锁状态。 | ||
25 | 1个对讲按钮,呼叫监控中心,接听对讲(9502-WV显示视频)。 | ||
26 | 9502-WV:1个门状态查询、1个设置按钮 | ||
27 | 功耗 | 开锁 | 10W |
28 | 待机 | ≤60 mA | |
29 | 控制器 | ≤350 mA | |
30 | 产品尺寸 | 控制器 | 350×270×75mm |
31 | 门锁 | 170×95×35mm | |
32 | 控制面板 | 182×86×20mm | |
33 | HT-9512WV | 211×155×45mm | |
34 | 工作环境温度 | 温度:0℃~55℃,湿度:10%~95% |
