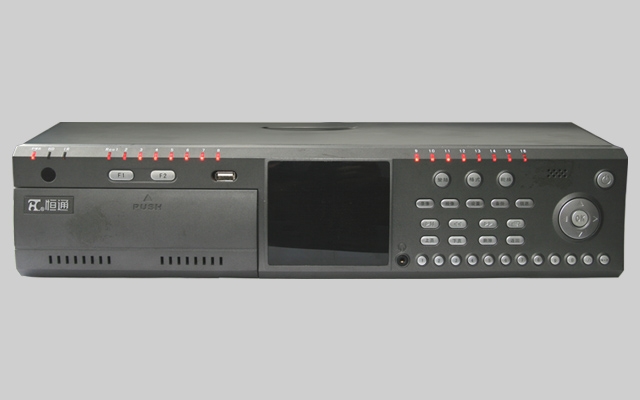

      HT-EDVS/R系列嵌入式数字硬盘录像机，是恒通数码自主研发的高性能、高清晰度、高性价比、高可靠性的新一代嵌入式硬盘录像机。
      系统最多可接入16路音视频信号，最大分辨率704x576，支持四画面同步、异步回放，板上温控散热风扇控制，显著降低系统运行噪音，扩展DVI视频输出接口，输出显示支持1920x1080。
产品名称 产品型号 说明
数字硬盘录像机 HT-EDVS/R-RD16-H 16路模拟输入，CIF显示、录像
HT-EDVS/R-RD4 4路模拟输入，全D1显示、录像
HT-EDVS/R-RD8 8路模拟输入，全D1显示、录像
HT-EDVS/R-RD16 16路模拟输入，全D1显示、录像
● 高性能CPU处理器
● 支持看门狗功能
● 内置温度传感器，支持温控风扇，降低噪音延长风扇寿命
● 前面板提供按键控制、红外遥控接收、录像状态灯显示
● 用户登录失败三次报警，模拟通道支持移动侦测、视频丢失报警、信号报警并远传
● 支持HDMI、VGA、CVBS同时输出，输出可支持亮度、对比度、色度、色调调整
● 1、4、6、7、9、12、16、19、20画面，显示支持4:3、16:9等比例缩放，自动切换显示
● 支持叠加日期、时间和通道名称、亮度、对比度、色度、色调调整
● 支持视频区域屏蔽
● 支持数字降噪，不影响视频质量情况下，减小码率、减少录像文件容量、降低网络传输流量。
● 支持预览图像与回放图像的电子放大、预览和回放时JPG抓拍
● 支持抓拍文件回放、删除、备份
● 支持最大8路Full-D1实时同步/异步回放，单帧进、单帧退、快速、慢速回放
● 支持按事件查询、回放、备份录像文件
● 支持硬盘盘组管理，可按通道设置录像保存周期、按盘组分配录像保存容量
● 支持eSATA盘录像和备份，支持U盘及USB硬盘备份录像
● 即时、定时、移动侦测报警录像、信号报警联动录像；硬盘循环录像和录满后停止选择、报警预录及录像延时
● 远程对讲支持回声消除
● 支持音视频组播
● 支持DTP、SNTP网络校时协议、PPPoE（拨号上网）、RTP、RTSP音视频传输协议等协议
● 支持DynDNS及花生壳域名注册、支持恒通私有动态IP注册协议
● 内置Web Server，可支持IE远程视频监控、远程参数配置
● 支持ONVIF协议（服务端），可以通过标准ONVIF协议的客户端连接查看本机的所有模拟通道
● 支持NAS网络存贮协议（选购）及SAN网络存贮协议(选购)
● 系统日志查看、备份
● 系统升级支持远程网络升级和本地USB升级
● 用户名、密码设置、权限设置、远传用户、密码设置、升级用户、密码设置
● 访问IP限制、访问MAC限制设置
● 视频参数加密传输、设置参数加密传输
● 云台控制、现场监听、远程对讲、远程开灯、远程回放、远程设置
● 支持各种异常处理：磁盘空间不足、磁盘IO错误、网络错误、IP冲突、视频异常、非法访问和高温报警等设备异常报警、上报、显示等设置
序号 项目 技术参数
1 视频输入 BNC接口（电平：1.0Vp-p，阻抗：75Ω），PAL/NTSC自适应
2 音频输入 BNC接口（电平：2.0Vp-p，阻抗：1kΩ）
3 HDMI/DVI输出 1路，分辨率：1024x768@60Hz，1280x720@60Hz，1280x1024@60Hz，1366×768@60Hz，1440×900@60Hz，1600×1200@60Hz， 1920x1080p@60Hz
4 VGA输出 1路，分辨率：1024x768@60Hz，1280x720@60Hz，1280x1024@60Hz，1366×768@60Hz，1440×900@60Hz，1600×1200@60Hz， 1920x1080p@60Hz
5 CVBS输出 1路BNC接口（电平：1.0Vp-p，阻抗：75Ω）分辨率：PAL制式704x576；NTSC制式704x480
6 音频输出 1个BNC接口（线性电平，阻抗：600Ω）， 1个φ3.5接口与BNC同源
7 视频压缩标准 H.264
8 视频编码分辨率 Full-D1/Half-D1/CIF/QCIF（部分机型无Full-D1）
9 视频帧率 PAL：1--25帧/秒，NTSC：1--30帧/秒
10 视频码率 32Kbps-6144Kbps可调
11 音频压缩标准 G.711/ADPCM
12 音频码率 64kbps/32kbps
13 码流类型 复合流/视频流，支持双码流
14 录像分辨率 4CIF/2CIF/CIF/QCIF根据机型选择
15 同步回放 8路
16 硬盘驱动器 4路输入机型4个SATA接口可扩展至8个，8路以上机型8个SATA接口可扩展至16个，2个power eSATA接口，每个接口支持容量最大4TB的硬盘
17 语音对讲输入 1个BNC接口（电平：2.0Vp-p，阻抗：1kΩ），1个MIC接口 （BNC和MIC硬件混音输入），对讲自带回声消除AEC功能
18 网络接口 1个RJ45 10M/100M/1000M自适应以太网口，支持TOE，降低CPU开销
19 串行接口 1个标准RS-485串行接口，1个标准RS-232串行接口
20 PS/2接口 1个PS/2键盘接口 ，1个PS/2鼠标接口
21 USB接口 3个，USB 2.0 ，向下兼容USB1.1，支持鼠标、键盘、USB to PS/2转换器、U盘、USB hub
22 报警输入 16个，可设常开或常闭输入
23 报警输出 4路，跳线设置常开/常闭
24 电源 AC220V ±10%，50Hz±1%
25 功耗(不含硬盘) ≤45W
26 工作温度 0℃--＋55℃
27 环境湿度 10％--90％
28 机箱 标准2U工控机箱
29 尺寸 440mm（宽）×442mm（深）×100mm（高）
30 重量（不含硬盘） ≤11Kg
