HT-IPC高清网络摄像机采用  1/3英寸高清超低照度逐行扫描CMOS传感器，最高分辨率可达3M(2048×1536)，可输出Full HD 1080P实时图像，产品适用于远程高清视频图像的采集和传输。

型号	说明	型号	说明

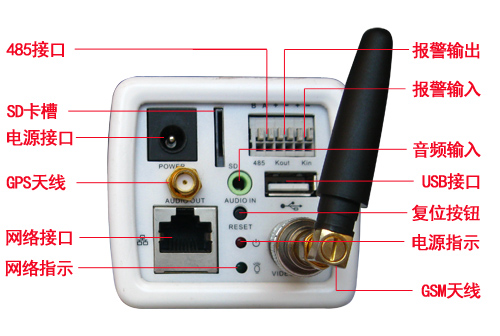

HT-IPC-701	720P高清枪式	HT-IPC-701-G	720P高清枪式GSM传输
HT-IPC-702/IPC-720	1080P高清枪式	HT-IPC-702-G	1080P高清枪式GSM传输
HT-IPC-701-O	720P高清枪式视频输入画中画	HT-IPC-703	720P半球高清
HT-IPC-702-O	1080P高清枪式视频输入画中画	HT-IPC-704	1080P半球高清
HT-IPC-721	720P红外枪式	HT-IPC-721-F	720P调焦红外枪式
HT-IPC-722	1080P红外枪式	HT-IPC-722-F	1080P调焦红外枪式
HT-IPC-723	720P红外半球	HT-IPC-724/7230	1080P红外半球
HT-IPC-731	720P微型高清

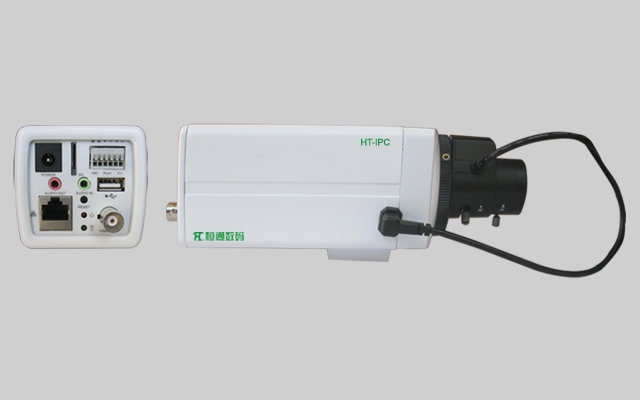

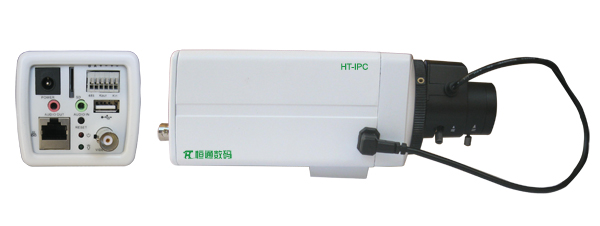

HT-IPC701/702/720高清枪式网络摄像机

   HT-IPC网络摄像机出厂不带镜头，安装请选择CS镜头。安装时请先去下镜头安装孔的保护盖，然后旋上镜头，将数据线插上数据接口。安装固定支架时请务必拧紧螺丝，以免支架脱落。

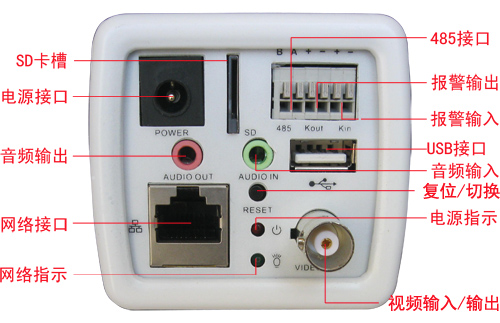

HT-IPC701/702高清枪式网络摄像机背板连接

●SD卡插槽：HT-IPC支持最大32G Mirco SD卡本地存储。

●电源接口：DC12V电源输入接口。

●音频输出：Φ3.5线性音频输出接口。

●网络接口：10/100M自适应以太网RJ45接口。

●网络指示：网络连接正常绿指示灯闪烁。

●视频输入/输出：BNC接口，本地视频模拟输出；701/702-O型连接视频输入，显示画中画。

●电源指示：电源工作正常，红灯常亮。

●复位切换：按下重启，按下3秒回复出厂默认；701/702-O型默认连接视频输入，按下切换为视频输出，连接显示器调试镜头，再按恢复为视频输入状态，连接视频输入，显示画中画。

●音频输入：Φ3.5线性音频输入接口。

●USB接口：USB 2.0接口。

●报警输入：开关量报警输入接口。

●报警输出：开关量报警输出接口。

●485接口：连接云台进行控制。

●OSD配置，叠加时间、日期、名称等信息。
●支持模拟视频叠加。

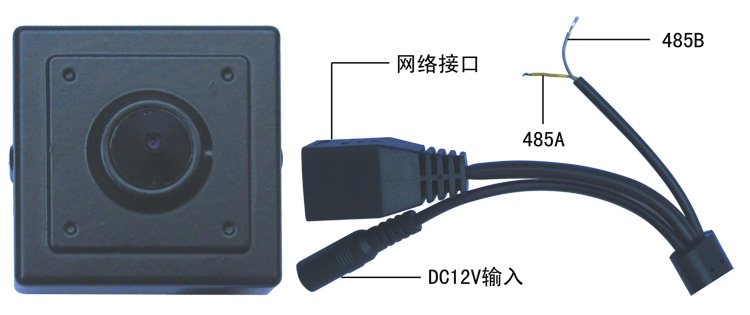

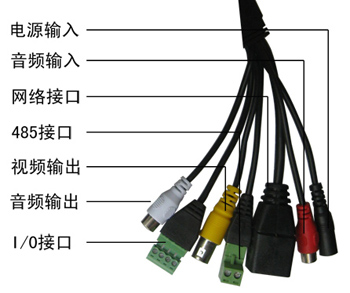

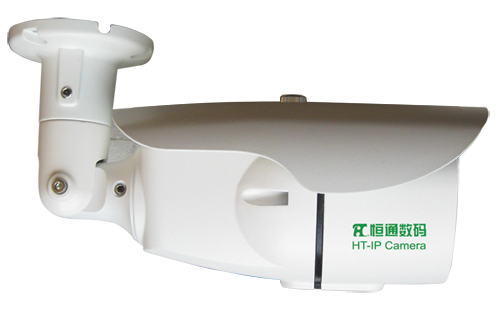

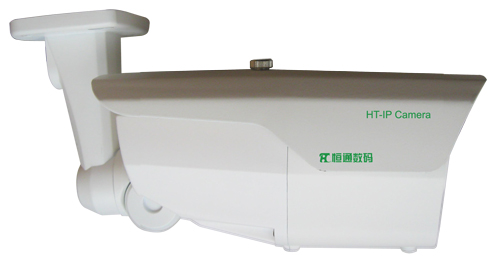

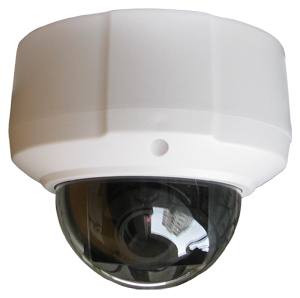

支 HT-IPC703/704半球723/724/7230红外半球产品结构HT-IPC 721/722红外枪式产品结构HT-IPC 721-F/722-F红外枪式产品结构产品接线HT-IPC703、704、721、722、721-F、722-F采用相同的接下线。●黑色电源输入接口：DC12V，中为正极，AC24V自动转换。●红色音频输入：本地音频输入接口。●黑色网络接口：10/100M自适应以太网RJ45接口。●485接口：连接云台控制或读卡器等叠加信息输入设备。●黄色视频输出：本地视频模拟输出。●I/O接口：1、2为输入，3、4为输出，开关量报警输入输出接口。●白色音频输出接口：本地音频输出接口。HT-IPC-731微型高清网络摄像机产品结构●网络接口：10/100M自适应以太网RJ45接口。●485A/B：连接ATM485接口，黄色接485A，灰色接485B。通过设置可自动叠加卡号等动态信息。●DC12V输入：连接DC12V电源，中为正极。●镜头：采用8mm/3.2光圈。
