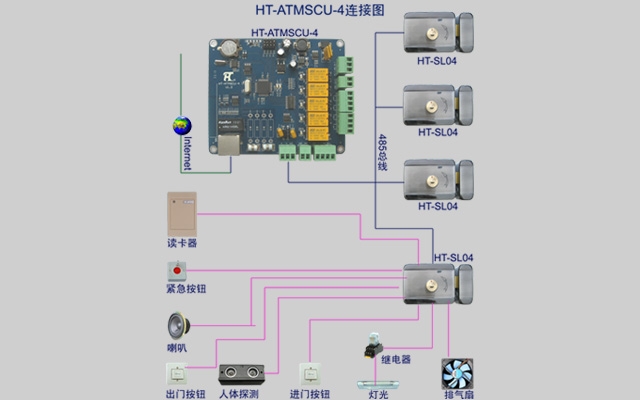

      HT-ATMSCU-4防护舱控制器是银行自助设备智能防护舱的心脏，通过485总线连接、控制4个防护舱门锁，并通过网络向监控中心传送信息、接收监控中心的控制信息，综合实现入门控制、遥控开门、语音提示、门锁控制、门磁控制、强电控制、报警输出、联动输出等功能。
●网络连接报告控制器动作信息，实时监控，并对控制器进行远程控制
●RS485连接、控制4个智能门锁，地址跳线识别
●控制器防拆开关接口，开路报警
●控制器器警号接口，声光报警
●控制器AC、DC电源检测，自动转换、发送状态报告
●进门自动闭锁，外面不能打开，智能检测1.2米以下孩童进入，门不闭锁
●智能检测进入人员昏倒报警
●语音提示，告知注意事项和防范要求
●紧急报警按钮，向监控中心报警
●外接喇叭，播放声音信息
●人体进出探测
序号 项目 主要技术参数
1 网络接口 主板RJ45 10/100M自适应网络接口
2 通讯接口 主板门锁各一个RS485接口连接通讯，门锁地址跳线识别
3 防拆接口 控制器一个防拆接口，连接防拆开关，开路报警
4 电源输出 控制器一个DC12V输出，为门锁提供电源
5 警号输出 控制器1个警号接口连接声光报警警号
6 设置跳线 控制器输出常开、常闭跳线，设置输出状态
7 电源输入 控制器、门锁各一个DC12V输入接口
8 电源检测 控制器AC、DC检测接口，连接电源板电源检测接口，检测电源工作状态
9 出门按钮 门锁一个出门按钮接口，短路开门
10 门磁输入 门锁一个门磁输入接口，连接门磁开关，检测门状态
11 风扇控制 门锁一个风扇接口，连接风扇，控制人员进入时自动启动风扇
12 日光灯 门锁一个日光灯接口接外部继电器控制灯光的启动
13 喇叭输出 门锁一个喇叭输出接口，连接8Ω5W喇叭播放提示音
14 锁状态灯 门锁两个锁状态灯接口，出厂已连接，指示锁状态
15 进门按钮 门锁一个出门按钮，短路开门，防护舱可不连接
16 幕帘输入 门锁一个幕帘输入接口，连接幕帘探测器
17 紧急按钮 门锁一个紧急按钮接口，短路报警
18 电机控制 门锁一个电机控制接口，出厂已连接
19 电磁铁 门锁一个栓门电磁铁接口，出厂已连接
20 读卡器 门锁一个读卡器接口，防护舱不使用
21 地址跳线 门锁地址跳线，识别门位置
22 产品尺寸 主板尺寸93×110mm，控制器尺寸：270×270×75mm
23 工作温度 0～55℃
24 工作湿度 10～90%
